DCMS-Pro Manulift

Für ein feinfühliges Handling

DCMS-Pro Manulift

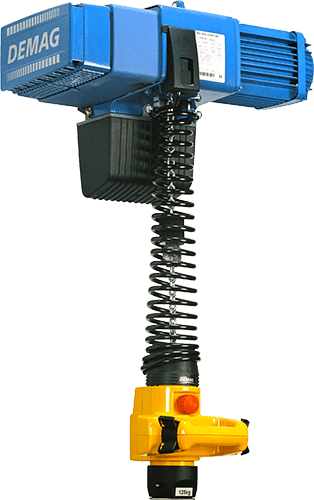

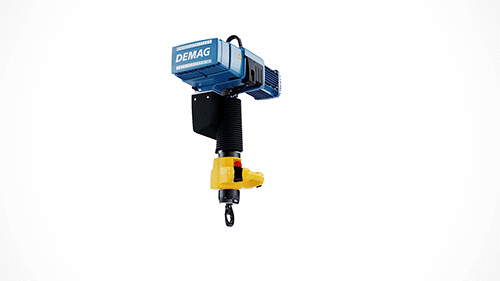

Manulift DCMS-Pro

Einhandbedienung auf den Punkt gebracht

Unser Manulift DCMS-Pro verbindet sicheres und schnelles Lasthandling mit stufenloser Geschwindigkeitsregelung und Einhandbedienung. Er basiert auf der Hubeinheit unseres Kettenzugs DCS-Pro und unserem Steuergerät DSM-CS. Das breite Leistungsspektrum des DCMS-Pro:

  • Kettenzug-Bedienung und Lastführung mit einer Hand
  • Sicheres und präzises Positionieren hochwertiger und empfindlicher Teile durch stufenlose Geschwindigkeitsregelung
  • Schnelle Hubbewegungen durch nahezu doppelte Nenngeschwindigkeit im Teillastbereich
  • Sicherer Halt durch Schnellwechselkupplung
  • Unkomplizierter Wechsel der Lastaufnahmemittel
  • Für Rechts- und Linkshänder geeignet

Ihr Kontakt

Demag contact

Demagcranes

Postfach 67
58286 Wetter
Deutschland

Telefon:
+49 (0) 2335 92-0
Fax:
+49 (0) 2335 92-7676

Produktinformation

Die Vorteile auf einen Blick

Im Vergleich zum bewährten DCM-Pro mit zwei Hubgeschwindigkeiten bietet der DCMS-Pro zusätzliche Vorteile:

Optimale Bedienbarkeit

  • Stufenlose Geschwindigkeitsregelung für Hub- und Senkbewegung über das gesamte Lastspektrum
  • Sehr feinfühlige Regelung bei niedriger Geschwindigkeit
  • Sanftes Anfahren und präzises Positionieren
  • Feinhubgeschwindigkeit ab 0,15 m/min
  • Hubgeschwindigkeit, Beschleunigungs- und Verzögerungsrampe einfach über den Steuerschalter veränderbar
  • Für Rechts- und Linkshänder geeignet

Vielseitige Leistung

  • Unkompliziertes Auswechseln der unterschiedlichen Manulift-Lastaufnahmemittel
  • Pro-hub für bis zu 90 Prozent höhere Nenngeschwindigkeit bei Teillastbetrieb bzw. Leerfahrt
  • Automatische Umschaltung auf Feinhubgeschwindigkeit vor Erreichen der oberen / unteren Endlage Stellverhältnis 1:100

Hohe Sicherheit

  • Motortemperaturüberwachung
  • Beschleunigungs- und Bremsrampen gegen Lastschwingungen

Technische Daten

Manulift DCMS-Pro (stufenlose Hubgeschwindigkeit)

Tragfähigkeit
[kg]

Manulift
typ

DCMS-Pro
Hubgeschwindigkeit
bei 50/60 HZ
[m/min]

Hakenweg
[m]

FEM Einscherung Gewicht [kg]
bei
Hakenweg
VSnenn VS max 2.8m 4.3m
80 1 0.15-30 30 2.8 und 4.3 4m 1/1 25 27
125 1 0.15-30 4m
200 2 0.15-16 3m
250 2 0.15-16 2m+*)

 *) 2m+ entsprechen 1.900 Volllaststunden Nutzungsdauer

Wippengriff DCRS-Pro (stufenlose Hubgeschwindigkeit)

Tragfähigkeit
[kg]

Manulift
typ

DCRS Pro
Hubgeschwindigkeit
bei 50/60 HZ
[m/min]

Hakenweg
[m]

FEM Einscherung Gewicht [kg]
bei
Hakenweg
VSnenn VS max 2.8m 4.3m
80 1 0.15-30 30 2.8 und 4.3 4m 1/1 25 27
125 1 0.15-30 4m
200 2 0.15-16 3m
250 2 0.15-16 2m+*)

*) 2m+ entsprechen 1.900 Volllaststunden Nutzungsdauer

Kundennutzen auf einen blick

Safety

Sicherheit

  • Bedienen des Steuerschalters mit Niederspannung dank 24 V Schützsteuerung
  • Sicherheitsbezogene Funktionen erfüllen mindestens Performance Level c und Kategorie 2 nach EN ISO 13849-1
Minimum load sway

Geringes Lastpendeln

  • Sanftes Anfahren und Bremsen des Fahrwerks sorgen für pendelarmes Lasthandling
  • Geschwindigkeiten und Beschleunigungen bzw. Verzögerungen können bei Bedarf über den Steuerschalter verändert werden
Long service life

Hohe Lebensdauer

  • Großzügige Dimensionierung des Getriebes. 2m+ (1900 h) bei den Hauptraglasten und bis zu 4m (6300 h) für anspruchsvolle Anwendungen
  • Sämtliche Baugruppen des Kettenzuges sind für eine lange Lebensdauer auch unter härtesten Bedingungen ausgelegt
Temperature range

Temperatur Bereich

  • Zuverlässiger Betrieb von -20 °C bis +45 °C ohne Reduzierung der Einschaltdauer
  • Einsatz auch bis 60 °C und mehr möglich
Ergonomics

Ergonomie

  • Länge der Steuerleitung bzw. Position des Steuerschalters ohne Verdrahtungsaufwand anpassbar
  • Nicht benötigte Steuerleitung kann unter der Servicehaube verstaut werden
High performance monitor

Hochleistungsmotor

  • Hubmotor mit großen Sicherheitsreserven sorgt für zuverlässigen Betrieb über viele Jahre
  • Lässt Schaltspiele weit über das im Markt übliche Niveau zu
Pro Hub function

Pro-Hub

  • Bis zu 90 % höhere Nenngeschwindigkeit im Teillastbereich
Easy to service

Servicefreundlich

  • Bis zu 10 Jahren wartungsfreies Getriebe & Rutschkupplung
  • Bis zu 10 Jahren wartungsfreie Bremse (DC 10 - 25 bis zu 5 Jahren)
  • Einfache, schnelle Wartung und Instandhaltung einzelner Komponenten durch modularen Aufbau des Kettenzuges – Reduzierung von Stillstandszeiten
Variable speeds

Echt Stufenlos

  • Hochwertige und empfindliche Teile lassen sich sanfter und sicherer bewegen und positionieren
  • Charakteristik der stufenlosen Taster wie beim Gaspedal eines Autos
Status display

Statusanzeige

  • Anzeige für Betriebsstundenzähler und Betriebszustände
  • Immer gut informiert für Servicezwecke
Slipping clutch monitoring

Rutschkupplungs-Überwachung

    • Kein schädliches Dauerrutschen dank Drehzahlüberwachung
    • Zuverlässiger Schutz vor extremer Überlastung
    • Sicheres Halten der Last in jeder Betriebssituation, kein Lastsacken im Ruhezustand durch Bremse im Laststrang vor der Rutschkupplung
    Low noise level

    Geringe Geräusche

      • Geräuschminimierung dank Schrägverzahnung aller Getriebestufen
      • Hohe Laufruhe des Getriebes durch hochwertige Verzahnung
