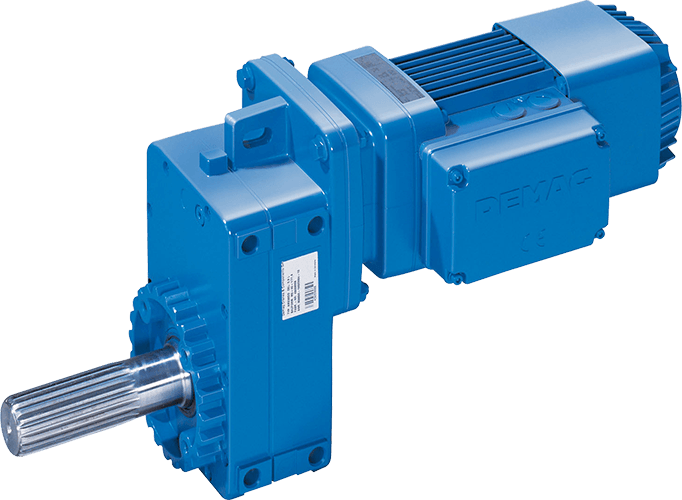

Flachgetriebemotoren
Flachgetriebemotoren
Voller Antrieb, auch bei wenig Platz
Unsere Flachgetriebemotoren sind speziell für platzsparende Antriebskonstruktionen entwickelt worden. Die Gehäuse verfügen über große Bodenfreiheit bei ebenerdigen Fahranwendungen. Der große Achsabstand der Parallelwellengetriebe erlaubt den Einsatz als Zentralantrieb z. B. in der Ausführung mit beidseitigem Wellenende. Was noch?
- Breites Übersetzungsspektrum
- Wirtschaftliche Lösungen mit hohem Wirkungsgrad
- Praxisgerechte Ausführungen für eine Vielzahl von Fahranwendungen
- 9 Getriebebaugrößen
Ihr Kontakt
Demag Cranes & Components GmbH
Demag Cranes & Components GmbH
Postfach 67
58286 Wetter
Deutschland
Telefon:
+49 (0) 2335 92-0
Fax:
+49 (0) 2335 92-7676
Produktinformation
Die Vorteile auf einen Blick
Maximale Flexibilität
- 9 Getriebe für Drehmomente von 160 bis 13.800 Nm
- Direkteintrieb oder Kupplungsanbau
- Abtriebswellen in 5 Varianten
- 5 Gehäuseausführungen
Komfortable Online-Konfiguration mit Demag Drive Designer
- Anzeige der Technischen Daten
- Konstruktionsunterstützung durch 2D- und 3D-Geometrien in allen gängigen Dateiformaten
- Bereitstellung der elektrischen Schaltpläne
- Lieferzeitenanzeige
- Übertragung der individuellen Auswahl in den Demag Shop
- www.drives.demag-designer.de
Technische Daten
Flachgetriebemotoren
Übersetzungsbereich (i) | |||
Getriebebaugröße | Abtriebsdrehmoment [Nm] | 2-stufig | 3-stufig |
A10 | 160 | 8,32 - 52,5 | - |
A20 | 250 | 6,21 - 28,0 | 31,7 - 123 |
A30 | 460 | 7,78 - 71,9 | 82,4 - 156 |
A40 | 820 | 8,78 - 61,6 | 73,8 - 256 |
A50 | 1.450 | 8,69 - 71,6 | 78,0 - 218 |
A60 | 2.600 | 8,91 - 67,9 | 77,2 - 297 |
A70 | 4.600 | 9,23 - 68,1 | 78,9 - 267 |
A80 | 8.200 | 9,89 - 68,9 | 80,3 - 281 |
A90 | 13.800 | 10,2 - 69,7 | 76,3 - 274 |
- A10 - A40: Aluminiumgehäuse
- A50 - A90: Graugussgehäuse
Ausstattung und Zubehör
Getriebemotoren
Optionen | Flachgetriebe A | Winkelgetriebe W | Stirnradgetriebe D |
Drehmomentstützen | ■ | ■ | |
Fußleisten/-platten | ■ | ■ | |
Anbauflansche | ■ | ■ | ■ 1) |
Erweiterter Temperaturbereich | ■ | ■ | ■ |
Sonderfarbgebung | ■ | ■ | ■ |
Sonderschmierstoffe | ■ | ■ | ■ |
Getriebe-Entlüftung 2) | ■ | ■ | ■ |
Doppelgetriebe 3) | ■ | ■ | ■ |
1) Bei Baugrößen D11 - D41
2) Standard als Baugröße 50
3) Bei besonders niedrigen Drehzahlen
