Steuerschalter DST
Steuerschalter DST
Einfach alles sicher steuern

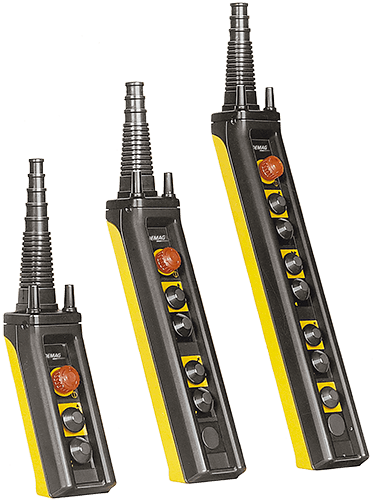

Die Steuerschalter der Reihe DST sind echte Alleskönner – universell einsetzbar für Krane, Hebezeuge und Maschinen. Die Gründe liegen auf der Hand:
- 3 Baugrößen mit vielfältigen Kombinationen von Bedien- und Schaltelementen
- Ergonomische Bauart und Bedienungsführung
- Schaltelemente für Direkt- und Schützsteuerung
- Hohe Schaltleistung
- Hohe Betriebssicherheit
Ihr Kontakt
Demag Cranes & Components GmbH
Demag Cranes & Components GmbH
Postfach 67
58286 Wetter
Deutschland
Telefon:
+49 (0) 2335 92-0
Fax:
+49 (0) 2335 92-7676
Produktinformation
Die Vorteile auf einen Blick
Individuelle Anpassbarkeit
- Anwendergerechte Ausführung in verschiedenen Bauformen mit 3, 6, 7 oder 9 Bedienelementen
- Individuelle Belegung und Kopplung von jeweils zwei DST Schaltern mit max. 18 Einbaustellen möglich
Komfortable Bedienung
- Ermüdungsarme Handhabung durch ergonomische Gehäuseform
- Arbeiten in natürlicher, bequemer Körperhaltung durch Schräghang des Steuerschalters
Hohe Sicherheit
- Hohe Betriebssicherheit durch zusätzliche Zugentlastungen
Technische Daten
Die Steuerschalter der Reihe DST zeichnen sich durch überzeugende technischen Details aus:
- Zulässige Umgebungstemperaturen Gummi- und Thermoplastteile -25°C bis +70°C, Gehäuse -40°C bis +150°C
Steuerung
- 3, 7 oder 9 einreihige Einbaustellen (auch für Sondereinsatzteile)
- Kopplung von zwei Schaltern DST 6, 7 oder 9 für bis zu 18 Einbaustellen (in zwei Reihen)
- Schaltelemente für ein-, zweistufiges oder stufenloses Steuern
- Gleichzeitiges zweipoliges Schalten bei Direktsteuerung
Gehäuse
- Gehäuse aus glasfaserverstärktem Polyester mit hoher Stoß- und Schlagfestigkeit
- Schwer entflammbar und selbstverlöschend
- Hohe Beständigkeit gegen Spiritus, Äther, Benzin, Terpentin, Benzol, Fette, Öle, verdünnte Säuren und Laugen
Sicherheit
- Stellwege und Stellkräfte nach DIN 33401, Haltekraft < 8 N
- Zwangsöffnung der Verriegelungskontakte der Schaltelemente
- Gleichzeitiges Steuern von entgegengesetzten Bewegungseinrichtungen ausgeschlossen
- Schutzisolierung nach VDE 0100, Teil 410
- Schutzart IP 65 nach DIN VDE 0470/EN 60529/IEC 529
| Hauptstrom-Schaltelemente | ||||||
|---|---|---|---|---|---|---|
| Typ | SED 1 Z | SED 2 Z | SEDN | |||
| Typ | Einstufiges Schaltelement 2 Ö + 2S | Zweistufiges Schaltelement 2 Ö + 2 S in der 1. Stufe 2 Wechsler in der 2. Stufe | Einstufiger Kranschalter (Not-Aus), 3 Ö | |||
| Gebrauchskategorie nach VDE 0660 / EN 60947 | AC 3 / AC 4 | AC 3 / AC 4 | AC 1 | |||
| Steuerstrom-Schaltelemente | ||||||
| Typ | SES 1 | SES 2 | SESN | |||
| Ausführung | Einstufiges Schaltelement 1 Ö + 1 S | Zweistufiges Schaltelement 1 Ö + 1 S in der 1. Stufe 1 S in der 2. Stufe | Einstufiges Schaltelement (Not-Aus), 1 Ö + 1 S | |||
| Gebrauchskategorie nach VDE 0660 / EN 60947 | AC 15 | AC 15 | ||||
| (Hauptstrom-) und Steuerstrom-Schaltelemente | ||||||
| Nennbetriebsspannung [V] | 230 | 400 | 500 | 230 | 400 | 500 |
| Nennbetriebsstrom [A] | 10 (20) | 6 (12) | 4.5 (9) | Ith 2 | 25 | (für Lastschaltvermögen bis 5,5 kW) |
| Nennisolationsspannung | Ui 500 V~ nach VDE 0110, CSA 150Vac |
